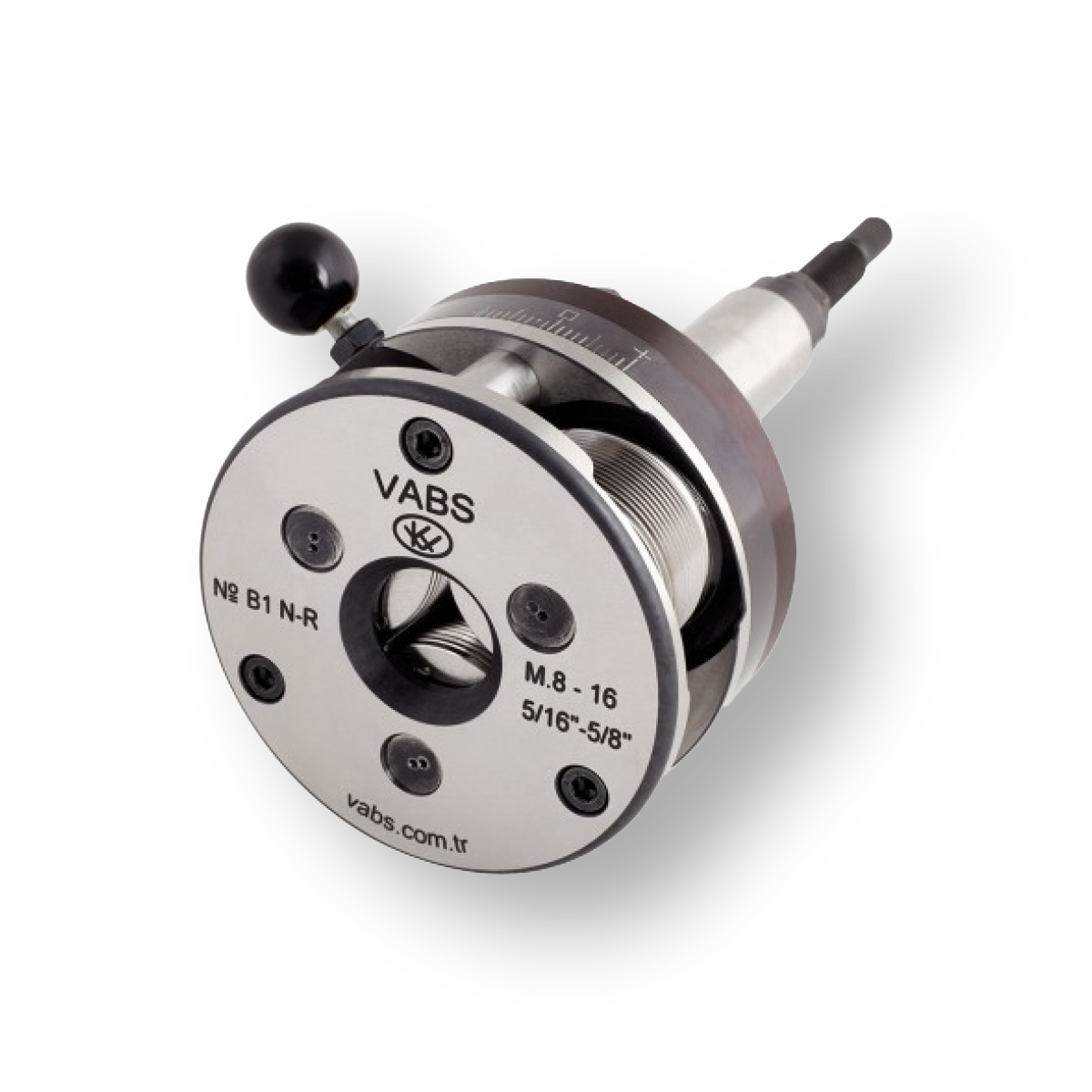

B1-NR / M8-M16 Vida Diş Ovalama Aparatı
B1-NR / M8-M16 Vida Diş Ovalama Aparatı - Görsel 2
B1-NR / M8-M16 Vida Diş Ovalama Aparatı - Görsel 3
B1-NR / M8-M16 Vida Diş Ovalama Aparatı - Görsel 4

B1-NR / M8-M16 Vida Dişi Ovalama Aparatı, farklı malzemelere hassas ve dayanıklı diş açma işlemi için geliştirilmiştir.

Stok kodu: B1-NR / M8-M16 Kategoriler: Etiketler: , ,

Ürün Açıklaması

B1-NR / M8-M16 Vida Dişi Ovalama Aparatı, M8 ile M16 arasındaki boyutlara sahip ürünlere ovalama yöntemiyle diş çekme işlemi yapmak üzere özel olarak tasarlanmıştır. Bir VABS vida dişi çekme aparatı, aynı zaman da farklı standartlarda, diş boyutlarında ve hatvelerdeki ürünlere  vida dişi çekimi yapar. Ayrıca bu aparatlar, röle değiştirilerek tırtıl ve parlatma işlemleri için de kullanılabilir.

Farklı CNC makineleri ve döner sistemlerle tam uyumlu çalışan B1-NR / M8-M16, çelikten titanyuma, alüminyumdan paslanmaz çeliğe kadar farklı sertlik ve kimyasal özelliklere sahip ürünlere diş çekme işlemi gerçekleştirebilir.

Bu aparat, dolu ve boru tipi ürünlere ve farklı boyutlardaki parçalara ovalama yöntemi ile diş operasyonu yapabilir.

Bu özellikleriyle kısa zamanda hem malzemeye mukavemet kazandırır hem de pürüzsüz bir yüzey elde edilmesini sağlar.



Ürün Ölçüleri
AçıklamaBoyut (mm)
Şaft Çapı25
Şaf Boyu69
Aparat Çapı88
Aparat Boyu142,6
Seçenekler
Ürün SeçeneğiSabitOtomatik
Diş Yön SeçeneğiSağSol
Kurma SeçeneğiElleDiğer
Paket Ölçüleri
AçıklamaAdetEn x Boy x YükselikDesiAğırlık
B1-NR / M8-M161180 x 120 x 120 (mm)6,6817 kg
70.87 x 47.24 x 47.24 (inç)37.479 lbs

* Ürüne vida ovalama topları dahil değildir.

Ek bilgi

ÖzellikDeğerAçıklama
İşlem TipiVida Ovalama, Tırtıl, Parlatma* VABS Vida Dişi Ovalama Aparatları sadece ovalama işlemi değil, farklı işlemler de yapılır. Bu aparat ile yapabileceğiniz işlem tipleri
Ürün TipiBoru, Dolu (Faturalı), Dolu (Faturasız)* Aparat ile çekebileceğiniz ürün tipleri, farklı çap ve malzemelerle uyumlu olacak şekilde tasarlanmıştır.
Diş NormlarıM, MF, UNC, UNF, BSW, BSF, UNJ, UNJF, G, NPT, NPTF, Rd, RAA-RGE, RBL-RBR* Ürünün çekebileceği diş formları, belirli normlara uygun olup, diş profili ve kullanım alanlarına göre seçim yapılmalıdır.
Malzeme ÇeşitleriTakım Çelikleri, İmalat Çeliği, Sementasyon Çelikleri, Otomat Çeliği, Titanyum Alaşımları, Paslanmaz Çelikler, Alüminyum Alaşımları, Bakır, Yüksek Sıcaklığa Dayanıklı Malzemeler, Nikel Alaşımları* Aparat, belirtilen malzeme türlerinden üretilmiş parçaların vida dişi çekme işlemlerinde kullanıma uygundur.
Uyumlu MakinelerCNC Tornalama ve Frezeleme Makineleri, CNC Freze, Kayar Otomat Tezgahları, Çok Milli Torna Tezgahları, Rovelver Makinesi, Tranfer Hatları, Döner Sistem Transfer Makineleri, Universal Torna, Sütunlu Matkap, Radyal Matkap* Bu aparat, CNC ve manuel işleme tezgahları dahil olmak üzere birçok farklı makine türü ile uyumludur.
İlerleme Tipi (Lead Type)1K, 2K* Kullanılan ürün ve uygulama gereksinimlerine göre ilerleme tipi belirlenir. Aparatın kendi standart ilerleme tipi 1K ve 2K'dir. Özel projeler için 0.6K ve 3K seçenekleri de mevcuttur.
Role Adedi3 Role* Bu vida dişi çekme aparatında kullanılan role sayısı
Role TipiStandart Role, VK10 Role* Aparatla uyumlu role tipi, kullanılan malzeme türüne ve uygulama şartlarına göre belirlenir. Standart roleler genel kullanıma uygundur. VK10 roleler, yüksek dayanıklılık ve paslanmaz çelik gibi özel alaşımlar için uygundur.

Açıklama

B1-NR / M8-M16 Vida Diş Ovalama Aparatı aşağıdaki tablolardaki standartlara uygun oluşturulan rolerle tam uyumlu çalışır.
Metrik ISO Standart
Vida Dişi (mm)		M
NormÇapHatve
M8 … 101,25
M8 … 121,5
M12 … 141,75
M14 … 162
Metrik ISO İnce
Vida Dişi (mm)		MF
NormÇapHatve
MF8 … 101
MF10 … 121,25
MF12 … 141,5
Amerikan Standart
Vida Dişi (inç)		UNC
NormÇapTPI
UNC3/816
UNC7/1614
UNC1/213
UNC9/1612
UNC5/811
Amerikan İnce
Vida Dişi (inç)		UNF
NormÇapTPI
UNF5/16 … 3/824
UNF7/16 … 1/220
UNF9/16 … 5/818
İngiliz İnce
Vida Dişi (inç)		BSF
NormÇapTPI
BSF5/161,25
BSF3/81,5
BSF7/161,75
BSF1/2 … 9/1616
BSF5/8 … 11/1614
İngiliz Standart
Vida Dişi (inç)		BSW
NormÇapTPI
BSW3/816
BSW7/1614
BSW1/2 … 9/1612
BSW5/811
İngiliz Standart Boru
Vida Dişi (inç)		G
NormÇapTPI
G1/419
Radyus Form
Vida Dişi (inç)		Rd
NormÇapTPI
Rd161/8
Amerikan Konik Boru
Vida Dişi (inç)		NPT
NormÇapTPI
NPT1/418
Amerikan contalı Konik
Boru Vida Dişi (inç)		NPTF
NormÇapTPI
NPTF1/418

Tırtıl / Parlatma

RAA-RGE (Tırtıl Desen)
Çap Aralığı x Hatve
mminç
⌀ 8 ... ⌀ 10 x 0,5⌀ 0.315 ... ⌀ 0.394 x 0.02
⌀ 10 ... ⌀ 12 x 0,5⌀ 0.394 ... ⌀ 0.472 x 0.02
⌀ 12 ... ⌀ 14 x 0,5⌀ 0.472 ... ⌀ 0.551 x 0.02
⌀ 14 ... ⌀ 16 x 0,5⌀ 0.551 ... ⌀ 0.63 x 0.02
⌀ 8 ... ⌀ 10 x 0,6⌀ 0.315 ... ⌀ 0.394 x 0.024
⌀ 10 ... ⌀ 12 x 0,6⌀ 0.394 ... ⌀ 0.472 x 0.024
⌀ 12 ... ⌀ 14 x 0,6⌀ 0.472 ... ⌀ 0.551 x 0.024
⌀ 14 ... ⌀ 16 x 0,6⌀ 0.551 ... ⌀ 0.63 x 0.024
⌀ 8 ... ⌀ 10 x 0,8⌀ 0.315 ... ⌀ 0.394 x 0.031
⌀ 10 ... ⌀ 12 x 0,8⌀ 0.394 ... ⌀ 0.472 x 0.031
⌀ 12 ... ⌀ 14 x 0,8⌀ 0.472 ... ⌀ 0.551 x 0.031
⌀ 14 ... ⌀ 16 x 0,8⌀ 0.551 ... ⌀ 0.63 x 0.031
⌀ 8 ... ⌀ 10 x 1,0⌀ 0.315 ... ⌀ 0.394 x 0.039
⌀ 10 ... ⌀ 12 x 1,0⌀ 0.394 ... ⌀ 0.472 x 0.039
⌀ 12 ... ⌀ 14 x 1,0⌀ 0.472 ... ⌀ 0.551 x 0.039
⌀ 14 ... ⌀ 16 x 1,0⌀ 0.551 ... ⌀ 0.63 x 0.039
⌀ 8 ... ⌀ 10 x 1,2⌀ 0.315 ... ⌀ 0.394 x 0.047
⌀ 10 ... ⌀ 12 x 1,2⌀ 0.394 ... ⌀ 0.472 x 0.047
⌀ 12 ... ⌀ 14 x 1,2⌀ 0.472 ... ⌀ 0.551 x 0.047
⌀ 14 ... ⌀ 16 x 1,2⌀ 0.551 ... ⌀ 0.63 x 0.047
⌀ 8 ... ⌀ 10 x 1,5⌀ 0.315 ... ⌀ 0.394 x 0.059
⌀ 10 ... ⌀ 12 x 1,5⌀ 0.394 ... ⌀ 0.472 x 0.059
⌀ 12 ... ⌀ 14 x 1,5⌀ 0.472 ... ⌀ 0.551 x 0.059
⌀ 14 ... ⌀ 16 x 1,5⌀ 0.551 ... ⌀ 0.63 x 0.059
⌀ 8 ... ⌀ 10 x 1,6⌀ 0.315 ... ⌀ 0.394 x 0.063
⌀ 10 ... ⌀ 12 x 1,6⌀ 0.394 ... ⌀ 0.472 x 0.063
⌀ 12 ... ⌀ 14 x 1,6⌀ 0.472 ... ⌀ 0.551 x 0.063
⌀ 14 ... ⌀ 16 x 1,6⌀ 0.551 ... ⌀ 0.63 x 0.063
⌀ 10 ... ⌀ 12 x 2,0⌀ 0.394 ... ⌀ 0.472 x 0.079
⌀ 12 ... ⌀ 14 x 2,0⌀ 0.472 ... ⌀ 0.551 x 0.079
⌀ 14 ... ⌀ 16 x 2,0⌀ 0.551 ... ⌀ 0.63 x 0.079
Parlatma
Çap Aralığı
mminç
⌀ 8 - ⌀ 10⌀ 0.315 - ⌀ 0.394
⌀ 10 - ⌀ 12⌀ 0.394 - ⌀ 0.472
⌀ 12 - ⌀ 14⌀ 0.472 - ⌀ 0.551
⌀ 14 - ⌀ 16⌀ 0.551 - ⌀ 0.63
