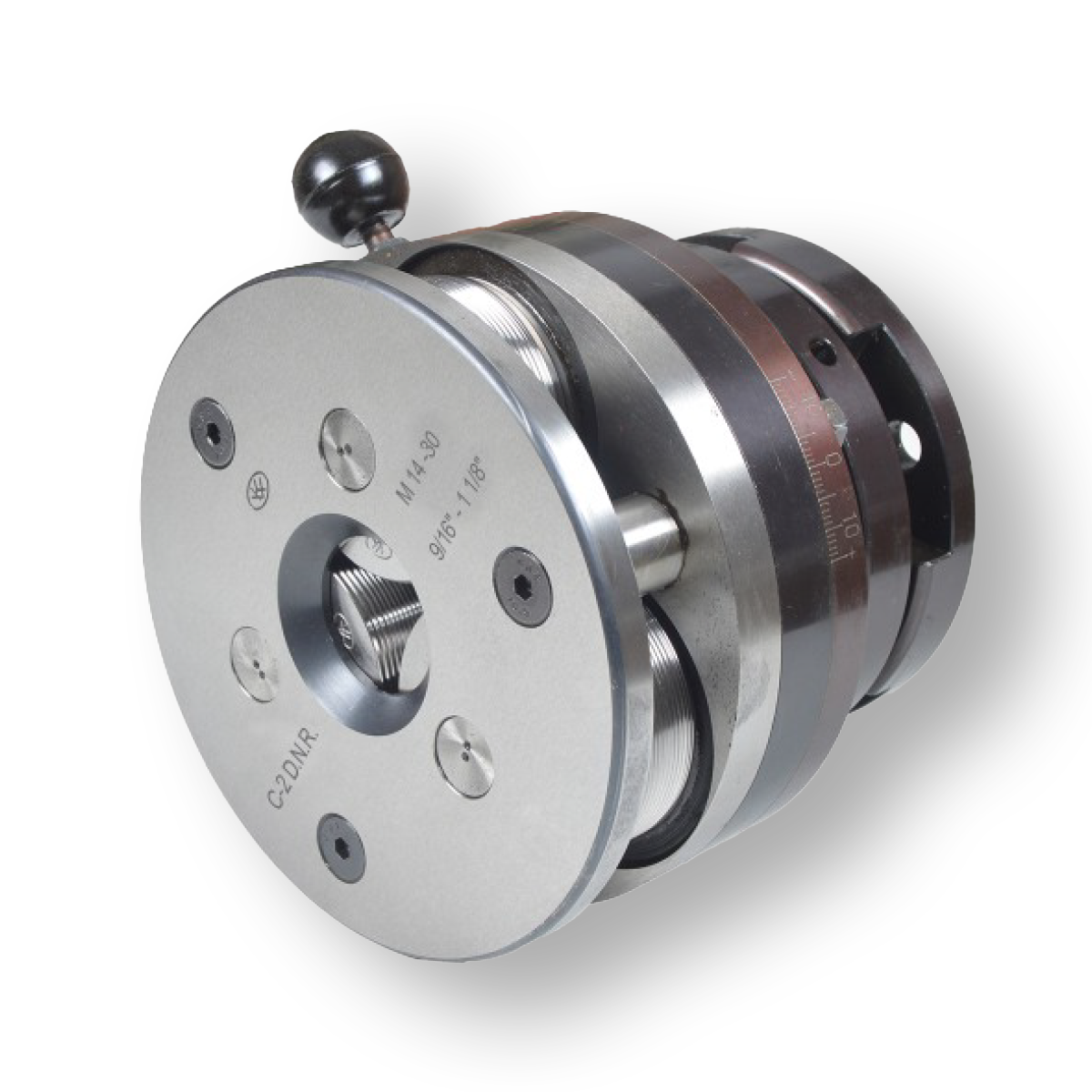

C2-DNR / M14-M30 Vida Diş Ovalama Aparatı
C2-DNR / M14-M30 Vida Diş Ovalama Aparatı - Görsel 2

C2-DNR / M14-M30 Vida Dişi Ovalama Aparatı, M14 ile M30 arasındaki boyutlara sahip ürünlere ovalama yöntemiyle diş çekme işlemi yapmak üzere özel olarak tasarlanmıştır. Bir VABS vida dişi çekme aparatı, aynı zaman da farklı standartlarda, diş boyutlarındave hatvelerdeki ürünlere  vida dişi çekimi yapar. Ayrıca bu aparatlar, röle değiştirilerek tırtıl ve parlatma işlemleri için de kullanılabilir.

Farklı CNC makineleri ve döner sistemlerle tam uyumlu çalışan C2-DNR / M14-M30, çelikten titanyuma, alüminyumdan paslanmaz çeliğe kadar farklı sertlik ve kimyasal özelliklere sahip ürünlere diş çekme işlemi gerçekleştirebilir.

Bu aparat, dolu ve boru tipi ürünlere ve farklı boyutlardaki parçalara ovalama yöntemi ile diş operasyonu yapabilir.

Bu özellikleriyle kısa zamanda hem malzemeye mukavemet kazandırır, hem de pürüzsüz bir yüzey elde edilmesini sağlar.

Stok kodu: C2-DNR / M14-M30 Kategoriler: Etiketler: ,

Ek bilgi

ÖzellikDeğerAçıklama
İşlem TipiVida Ovalama, Tırtıl* VABS Vida Dişi Ovalama Aparatları sadece ovalama işlemi değil, farklı işlemler de yapılır. Bu aparat ile yapabileceğiniz işlem tipleri
Ürün TipiBoru, Dolu (Faturalı), Dolu (Faturasız)* Aparat ile çekebileceğiniz ürün tipleri, farklı çap ve malzemelerle uyumlu olacak şekilde tasarlanmıştır.
Diş NormlarıM, MF, UN, UNC, UNF, UNEF, BSW, BSF, UNJ, UNJF, G, Rd, RAA-RGE, RBL-RBR* Ürünün çekebileceği diş formları, belirli normlara uygun olup, diş profili ve kullanım alanlarına göre seçim yapılmalıdır.
Malzeme ÇeşitleriTakım Çelikleri, İmalat Çeliği, Sementasyon Çelikleri, Otomat Çeliği, Titanyum Alaşımları, Paslanmaz Çelikler, Alüminyum Alaşımları, Bakır, Yüksek Sıcaklığa Dayanıklı Malzemeler, Nikel Alaşımları* Aparat, belirtilen malzeme türlerinden üretilmiş parçaların vida dişi çekme işlemlerinde kullanıma uygundur.
Uyumlu MakinelerRovelver Makinesi, Tranfer Hatları, Döner Sistem Transfer Makineleri, Universal Torna, Sütunlu Matkap, Radyal MatkapAçıklama Yok
İlerleme Tipi (Lead Type)1K, 2K* Kullanılan ürün ve uygulama gereksinimlerine göre ilerleme tipi belirlenir. Aparatın kendi standart ilerleme tipi 1K ve 2K'dir. Özel projeler için 0.6K ve 3K seçenekleri de mevcuttur.
Role Adedi3 Role* Bu vida dişi çekme aparatında kullanılan role sayısı
Role TipiStandart Role, VK10 Role* Aparatla uyumlu role tipi, kullanılan malzeme türüne ve uygulama şartlarına göre belirlenir. Standart roleler genel kullanıma uygundur. VK10 roleler, yüksek dayanıklılık ve paslanmaz çelik gibi özel alaşımlar için uygundur.

Açıklama

C2-DNR / M14-M30 Vida Diş Ovalama Aparatı aşağıdaki tablolardaki standartlara uygun oluşturulan rolerle tam uyumlu çalışır.
Metrik ISO Standart
Vida Dişi (mm)		M
NormÇapHatve
M14 – 162
M18 – 202,5
M20 – 222,5
M24 – 273
M27 – 303,5
Metrik ISO İnce
Vida Dişi (mm)		MF
NormÇapHatve
MF14 – 161,5
MF16 – 181,5
MF18 – 202
MF22 – 242
Amerikan Standart
Vida Dişi (inç)		UNC
NormÇapTPI
UNC9/1612
UNC5/811
UNC3/410
UNC7/89
UNC18
UNC1  1/87
Amerikan İnce
Vida Dişi (inç)		UNF
NormÇapTPI
UNF9/16 – 5/818
UNF3/416
UNF7/814
UNF112
İngiliz İnce
Vida Dişi (inç		BSF
NormÇapTPI
BSF5/8 – 11/1614
BSF3/4 – 13/1612
BSF7/8 – 15/1611
BSF110
BSF1  1/89
İngiliz Standart
Vida Dişi (inç)		BSW
NormÇapTPI
BSW9/1612
BSW5/8 – 11/1611
BSW3/4 – 13/1610
BSW7/8 – 15/169
BSW18
BSW1  1/87
İngiliz Standart Boru
Vida Dişi (inç)		G
NormÇapTPI
G3/819
G1/2 – 5/814
Radyus Form
Vida Dişi (inç)		Rd
NormÇapTPI
Rd20 – 221/8
Rd24 – 261/8
Amerikan Konik Boru
Vida Dişi (inç)		NPT
NormÇapTPI
NPT1/214
Amerikan contalı Konik
Boru Vida Dişi (inç)		NPTF
NormÇapTPI
NPTF1/214

Tırtıl / Parlatma

RRA-RGE
Norm Boyutu
mminç
⌀ 14 ... ⌀ 17 x 0,5⌀ 0.551 ... ⌀ 0.669 x 0.02
⌀ 17 ... ⌀ 20,5 x 0,5⌀ 0.669 ... ⌀ 0.807 x 0.02
⌀ 20,5 ... ⌀ 24 x 0,5⌀ 0.807 ... ⌀ 0.945 x 0.02
⌀ 24 ... ⌀ 27 x 0,5⌀ 0.945 ... ⌀ 1.063 x 0.02
⌀ 27 ... ⌀ 30 x 0,5⌀ 1.063 ... ⌀ 1.181 x 0.02
⌀ 14 ... ⌀ 17 x 0,6⌀ 0.551 ... ⌀ 0.669 x 0.024
⌀ 17 ... ⌀ 20,5 x 0,6⌀ 0.669 ... ⌀ 0.807 x 0.024
⌀ 20,5 ... ⌀ 24 x 0,6⌀ 0.807 ... ⌀ 0.945 x 0.024
⌀ 24 ... ⌀ 27 x 0,6⌀ 0.945 ... ⌀ 1.063 x 0.024
⌀ 27 ... ⌀ 30 x 0,6⌀ 1.063 ... ⌀ 1.181 x 0.024
⌀ 14 ... ⌀ 17 x 0,8⌀ 0.551 ... ⌀ 0.669 x 0.031
⌀ 17 ... ⌀ 20,5 x 0,8⌀ 0.669 ... ⌀ 0.807 x 0.031
⌀ 20,5 ... ⌀ 24 x 0,8⌀ 0.807 ... ⌀ 0.945 x 0.031
⌀ 24 ... ⌀ 27 x 0,8⌀ 0.945 ... ⌀ 1.063 x 0.031
⌀ 27 ... ⌀ 30 x 0,8⌀ 1.063 ... ⌀ 1.181 x 0.031
⌀ 14 ... ⌀ 17 x 1,0⌀ 0.551 ... ⌀ 0.669 x 0.039
⌀ 17 ... ⌀ 20,5 x 1,0⌀ 0.669 ... ⌀ 0.807 x 0.039
⌀ 20,5 ... ⌀ 24 x 1,0⌀ 0.807 ... ⌀ 0.945 x 0.039
⌀ 24 ... ⌀ 27 x 1,0⌀ 0.945 ... ⌀ 1.063 x 0.039
⌀ 27 ... ⌀ 30 x 1,0⌀ 1.063 ... ⌀ 1.181 x 0.039
⌀ 14 ... ⌀ 17 x 1,2⌀ 0.551 ... ⌀ 0.669 x 0.047
⌀ 17 ... ⌀ 20,5 x 1,2⌀ 0.669 ... ⌀ 0.807 x 0.047
⌀ 20,5 ... ⌀ 24 x 1,2⌀ 0.807 ... ⌀ 0.945 x 0.047
⌀ 24 ... ⌀ 27 x 1,2⌀ 0.945 ... ⌀ 1.063 x 0.047
⌀ 27 ... ⌀ 30 x 1,2⌀ 1.063 ... ⌀ 1.181 x 0.047
⌀ 14 ... ⌀ 17 x 1,5⌀ 0.551 ... ⌀ 0.669 x 0.059
⌀ 17 ... ⌀ 20,5 x 1,5⌀ 0.669 ... ⌀ 0.807 x 0.059
⌀ 20,5 ... ⌀ 24 x 1,5⌀ 0.807 ... ⌀ 0.945 x 0.059
⌀ 24 ... ⌀ 27 x 1,5⌀ 0.945 ... ⌀ 1.063 x 0.059
⌀ 27 ... ⌀ 30 x 1,5⌀ 1.063 ... ⌀ 1.181 x 0.059
⌀ 14 ... ⌀ 17 x 1,6⌀ 0.551 ... ⌀ 0.669 x 0.063
⌀ 17 ... ⌀ 20,5 x 1,6⌀ 0.669 ... ⌀ 0.807 x 0.063
⌀ 20,5 ... ⌀ 24 x 1,6⌀ 0.807 ... ⌀ 0.945 x 0.063
⌀ 24 ... ⌀ 27 x 1,6⌀ 0.945 ... ⌀ 1.063 x 0.063
⌀ 27 ... ⌀ 30 x 1,6⌀ 1.063 ... ⌀ 1.181 x 0.063
⌀ 14 ... ⌀ 17 x 2,0⌀ 0.551 ... ⌀ 0.669 x 0.079
⌀ 17 ... ⌀ 20,5 x 2,0⌀ 0.669 ... ⌀ 0.807 x 0.079
⌀ 20,5 ... ⌀ 24 x 2,0⌀ 0.807 ... ⌀ 0.945 x 0.079
⌀ 24 ... ⌀ 27 x 2,0⌀ 0.945 ... ⌀ 1.063 x 0.079
⌀ 27 ... ⌀ 30 x 2,0⌀ 1.063 ... ⌀ 1.181 x 0.079
